Описание модели станка

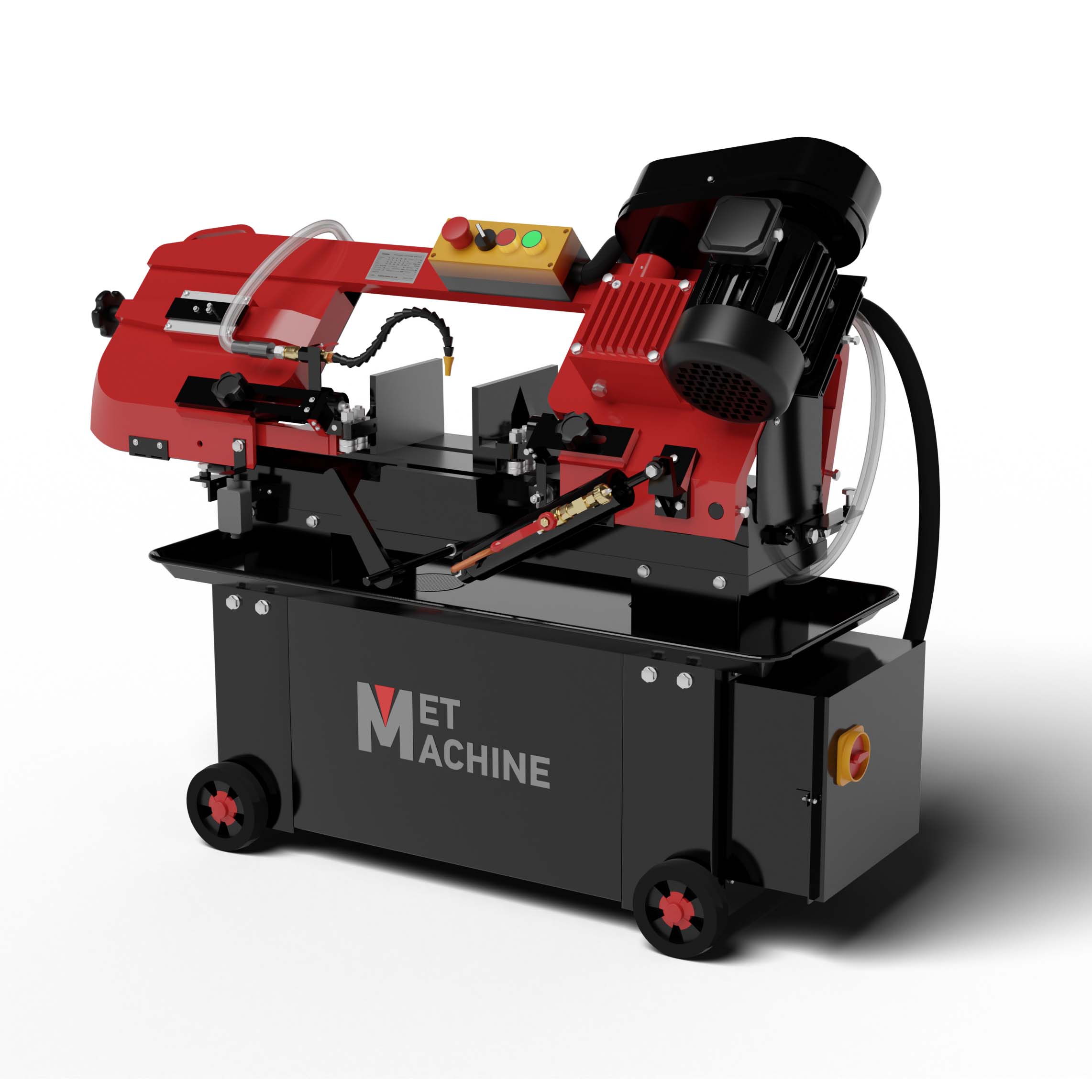

Ручной маятниковый ленточнопильный станок с гидроразгрузкой MetMachine LS1118 оснащён поворотными тисками и асинхронным электродвигателем, работает от трёхфазной сети с напряжением 380 В. Оборудование предназначено для распила металлических заготовок под углами 90° и 45°, обеспечивая точную и стабильную работу при выполнении прямых и косых резов.
Станок способен обрабатывать круглые заготовки диаметром до 180 мм, а также профили прямоугольного или квадратного сечения до размеров 100×160 мм, при условии реза под прямым углом.
Особенности конструкции
Чугунные элементы конструкции
Рабочий стол и пильная рама выполнены из высокопрочного чугуна, что придаёт станку дополнительную жесткость и эффективно снижает уровень вибрации при распиле.
Усиленная станина
Основа оборудования изготовлена из сварных стальных листов, что обеспечивает надежную устойчивость и прочность всей конструкции.
Регулируемая скорость резания
Система привода пилы предусматривает 4 ступени скорости: 34, 41, 59 и 98 м/мин. Переключение осуществляется путем переустановки приводных ремней, что позволяет подобрать оптимальный режим для разных типов материалов и форм заготовок.
Механизм натяжения пилы
Ленточное
полотно натягивается вручную с помощью удобного винтового механизма с рукояткой.
Мощность электродвигателя
Составляет
1,1 кВт, что обеспечивает стабильную и эффективную работу станка при различных
нагрузках.
Гидравлическое опускание пильной рамы
Спуск
пильного узла в зону резания происходит под действием собственного веса, при
этом скорость контролируется через гидроцилиндр, обеспечивая плавность и
точность хода.
Облегчённый подъём рамы
Достигается благодаря встроенной пружине, компенсирующей её вес.
Регулируемый боковой упор
Позволяет быстро и точно позиционировать заготовку, обеспечивая высокую повторяемость и точность реза.
Компактная панель управления
Кнопочное управление расположено на пильной раме – это удобно для оператора и не загромождает рабочее место. Аварийная кнопка отключения обеспечивает дополнительную безопасность при эксплуатации.
Поворотные механические тиски
Надёжно фиксируют заготовку при помощи маховика. Механизм позволяет поворачивать тиски до 45° для выполнения косых резов.
Щётка для очистки полотна
Встроенная щеточная система эффективно удаляет стружку с пилы, что способствует улучшению условий резки и увеличивает срок службы полотна.
Высокая точность реза
Достигается за счёт строго перпендикулярного положения полотна, которое фиксируется в направляющих с шарикоподшипниками, вылет которых можно изменять под размеры заготовки.
Автоматическое отключение
Концевой выключатель останавливает работу станка по завершению реза, предотвращая износ и повышая безопасность.
Система подачи СОЖ
Оборудована отдельной ёмкостью и регулируемым подводом охлаждающей жидкости. Это улучшает качество реза, продлевает срок службы полотна, защищает детали от коррозии и снижает эксплуатационные расходы.
Удобная транспортировка
Колеса в комплекте, позволяют без усилий перемещать станок по рабочей зоне.
В комплектацию станка входят:
Основная рама ленточнопильного станка
Усиленная станина
Автоматическая система подачи СОЖ
Регулируемый боковой упор
Ленточнопильное полотно
Колесная база
Инструкция
